丹佛斯FC-302系列变频器常规型号选型指南
发布时间:2020-09-02        浏览次数:37        返回列表

FC-302系列(3AC 380-500V,防护等级IP20,PCB带增强涂层)变频器,选型指南

丹佛斯FC系列变频器型号中,会有很多的XX,这些XX是有自己单独存在的意义的,今天我位大家总结了FC-302系列变频器的常见型号的选型指南,带你们了解型号中的XX代表着什么。

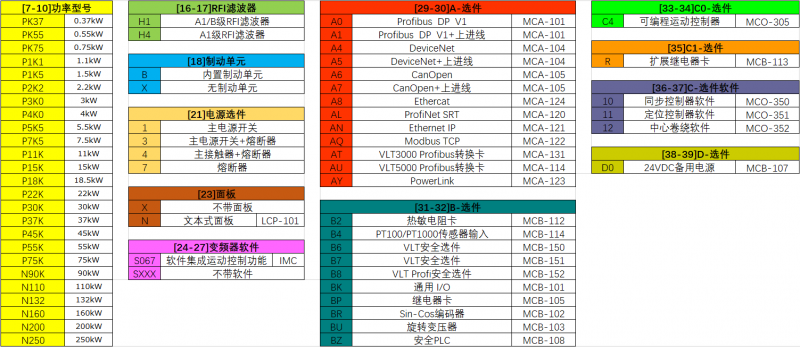

上图是一个不完整的三相380V,IP20等级,PCB带增强图层的FC-302变频器型号,接下来的讲解中,每种颜色对应着图中的空缺。


图中黄色代码第7到第10位代表着每一台变频器的功率型号,也是***基础的型号代码。PK37、PK55、PK75、P1K1、P1K5一直到N200、N250,分别对应着0.37kW、0.55kW、0.75kW、1.1kW......以此类推。

当你确定了这些功率代码就可以确定出你的变频器型号,接下来就看具体选件。

代码16-17位则代表了自带滤波器的类型,H1是自带A1/B级的RFI滤波器,H4是自带A1级的RFI滤波器。通常,都是H2的常规滤波器

第18位有两种可能,B是内置制动单元,相反如果是X的话则不带制动。

21位代表电源选件,常规型号中一般是X,不带电源选件。

23位如果是N的话,则装配文本式面板LCP-101,X则无面板。

24位以后就是非常规选件了,需要根据用户的实际适用情况来选则是否集成软件功能等等。一般的常规型号后面几位都是X,例如:FC-302PK55T5E20H2XGCXXXSXXXXAXBXCXXXXDX、FC-302P1K5T5E20H2XGCXXXSXXXXAXBXCXXXXDX、FC-302P1K5T5E20H2XGCXXXSXXXXAXBXCXXXXDX等。

以上就是我总结的丹佛斯FC-302系列变频器常规型号的选件指南了,希望对大家有所帮助。当然,具体的选型是还要复杂的多的,所以再本店选购变频器时,一定要跟技术人员确认好具体的变频器型号或者确认需要的选件功率和规格,在采购询价前咨询店铺的销售人员,完成选型,确定价格。
